볼구르미, 대일씨앤씨는 볼캐스터(볼트랜스퍼)를 전문적으로 개발, 제작, 판매하는 회사입니다.

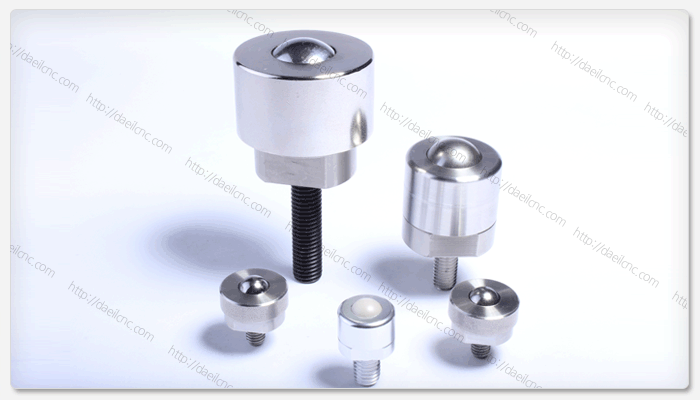

특징
- - 스패너자리 가공으로 탈부착이 용이합니다.
- - 스텐레스 또는 알미늄 소재로 제작 가능하며 크린룸에 적용가능
- - 절삭가공후 열처리 된 제품으로 중(重)하중에도 내구와 정밀도가 뛰어남.
- - 각종 이물질, 먼지, 습기, 녹슬음등의 영향을 방지하는 실링처리 기능
<19,25 제품>
- - 25SB 스틸 / 07SB, 07SB-1, 08SB, 09SB, 19SB 스텐레스 / 07B알루미늄 재질

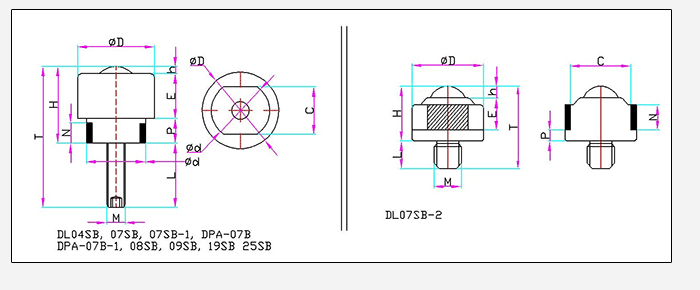

외형촌법(mm)
사양(mm)
| 품명 |
볼규격 |
ØD |
Ød |
H |
h |
E |
P |
L |
N |
T |
M |
C |
自重 |
靜止荷重 |
| DLS-04SB |
1/4" |
12.0 |
12.0 |
14.0 |
1.5 |
7.3 |
5.2 |
10.0 |
5.2 |
24.0 |
M6 |
10.0 |
10.0g |
7.0kg |
| DL07SB |
9/32" |
13.0 |
13.0 |
11.0 |
2.1 |
8.9 |
7.6 |
7.0 |
7.6 |
18.0 |
M6 |
11.0 |
0.01kg |
7.0kg |
| DL07SB-2 |
9/32" |
13.0 |
16.0 |
10 |
2.1 |
5.9 |
2.0 |
5.0 |
4.6 |
15.0 |
M5 |
11.0 |
8.0g |
7.0kg |
| DLS-07SB-1 |
3/8" |
15.0 |
14.8 |
15.0 |
2.5 |
8.5 |
4.0 |
12.0 |
4.0 |
27.0 |
M6 |
13.0 |
20.0g |
9.0kg |
| DPA-07B |
3/8" |
16.0 |
16.0 |
15.0 |
2.5 |
8.5 |
4.0 |
12.0 |
4.0 |
27.0 |
M8 |
13.0 |
8.0g |
7.0kg |
| DPA07B-1 |
3/8" |
16.0 |
16.0 |
15.0 |
2.5 |
8.5 |
4.0 |
22.0 |
4.0 |
37.0 |
M8 |
13.0 |
10.0g |
7.0kg |
| DLS-08SB |
10/32" |
18.0 |
17.8 |
14.0 |
2.0 |
8.0 |
4.0 |
18.0 |
4.0 |
32.0 |
M8 |
15.0 |
28.0g |
50.0kg |
| DLS-09SB |
3/8" |
20.0 |
18.0 |
14.0 |
3.0 |
6.0 |
5.0 |
9.0 |
4.0 |
23.0 |
M6 |
16.0 |
0.022kg |
10.0kg |
| DLS-16SB |
5/8" |
24 |
24 |
20.5 |
3.5 |
11 |
6 |
12 |
5 |
32.5 |
M6 |
21 |
0.05kg |
120kg |
| DLS-16SB-L |
5/8” |
24 |
22.5 |
26.4 |
4.0 |
16.5 |
5.9 |
20.0 |
5.0 |
46.4 |
M8 |
19 |
76g |
120kg |
| DLS-19SB |
3/4" |
30.0 |
30.0 |
34.0 |
5.0 |
20.0 |
9.0 |
20.0 |
9.0 |
54.0 |
M8 |
26.0 |
0.15kg |
140.0kg |
| DLS-19SB SUS |
3/4" |
30.0 |
30.0 |
34.0 |
5.0 |
20.0 |
9.0 |
20.0 |
9.0 |
54.0 |
M8 |
26.0 |
0.15kg |
140.0kg |
| DLS-25SB |
1" |
42.0 |
32.0 |
42.0 |
4.0 |
24.5 |
13.5 |
35.0 |
11.0 |
77.0 |
M10 |
26.0 |
0.336kg |
260.0kg |
